液壓系統增壓回路故障圖文分析

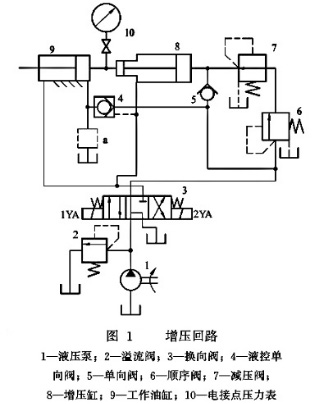

增壓回路中一般采用單作用增壓器或雙作用連續增壓器，構成增壓回路(見圖1)，以提高液壓系統中某一支路壓力，此壓力高于液壓泵提供的壓力。
下面根據增壓回路的原理跟大家分析下出現的一些故障及排除。
當1YA通電時，泵1來油經閥3左位→閥4→1作油缸9右腔→增壓缸8左腔，推動缸9活塞左移，缸8活塞右移，缸8中與缸9左腔回油經閥3左位流往油箱。缸8右腔回油經閥5→閥4→缸9右腔，加快缸9活塞左移速度。
當缸9活塞左移到位時，壓力升高，順序閥6打開，缸8活塞左移，使缸9右腔增壓，此時閥5、閥4關閉，實現增壓動作。
當2YA通電，缸8、缸9作返回動作。
調節減壓閥7可調節增壓壓力的大小，這種增壓回路出現的故障與排除方法如下。
一、不增壓，或者達不到所調增壓力。
（1）增壓缸8故障如下。
①缸8活塞嚴重卡死，不能移動。
②缸8活塞密封嚴重破損，造成增壓缸高低壓腔串腔。
通過拆修與更換密封予以排除。
（2）液控單向閥故障：由于閥芯卡死等原因，導致增壓時閥4未能關閉，此時應拆修液控單向閥4。
①缸9活塞密封破損，造成缸9左右腔串腔，此時應拆開缸9，更換密封。
②溢流閥2的故障，無壓力油進入液壓系統?？蓞㈤喴缌鏖y的故障原因與排除方法的相關內容。
二、不能調節增壓壓力的大小。這主要是由于減壓閥7的故障引起，可參閱減壓閥的故障原因與排除方法的相關內容。
三、增壓后，壓力緩慢下降。
（1）閥4的閥芯與閥座密合不良，密合面之間有污物粘住，可拆開清洗研合。
（2）缸9與缸8活塞密封輕度磨損時，可更換密封。
四、缸9無返回動作。
（1）因斷線等原因，2YA未能通電。
（2）閥4的閥芯卡死在關閉位置。
（3）增壓后由于缸9右腔的增壓力未卸掉，閥4打不開。
（4）油源無壓力油等。
可根據上述情況一一予以排除，另外可在圖1中的a處增加卸荷回路，卸荷后，閥4便可打開回油。
